• 泵/電動機過載保護，以檢測爆管

• 欠電流保護，以檢測堵塞的管道

• 相位旋轉保護，防止泵反向旋轉

• 缺相保護，防止電源干擾造成的損壞

• 瞬時過流保護，防止由于碎屑損壞泵

• 自動計時器和調度程序，用于控制操作

• 操作日志和記錄

電子速度控制在減少水錘方面的有效性不僅取決于軟啟動器或VSD中的技術類型，還取決于泵和系統的曲線。

檢查曲線

系統曲線顯示系統中流速和壓力之間的關系。

它由兩個部分組成：靜態磁頭和動態磁頭（見圖1）。

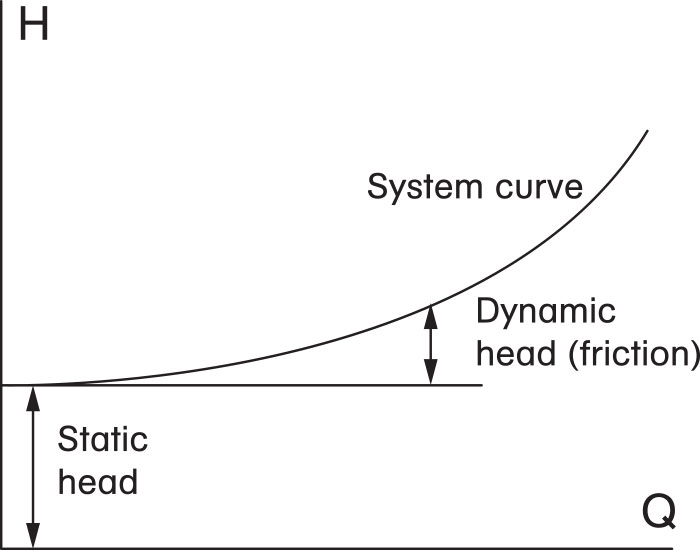

圖1.系統曲線顯示了靜態磁頭和動態磁頭。（圖片由AuCom提供）

平坦的系統曲線對速度變化更敏感。速度的小變化將導致流量的大變化。這意味著必須精確控制速度，以防止水錘現象。

泵的特性差異很大，導致一系列可能的泵性能曲線。對于陡曲線泵，壓力的大變化會導致流量的小變化。

相反，對于平曲線泵，壓力的小變化將導致流量的大變化（見圖2）。

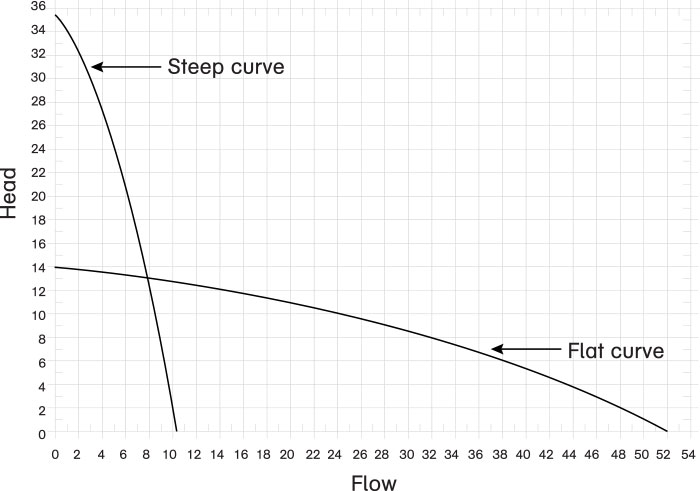

圖2.泵曲線可以說明陡曲線泵和直曲線泵。

為幫助減輕系統中的水錘，請盡可能選擇陡峭的曲線泵。這種泵的壓力與流量之間的關系使得通過控制泵速來精確控制流量變得更加容易。

一旦選擇了電子速度控制作為解決方案，接下來便是在使用軟啟動器還是在VSD之間進行選擇。兩者都可以控制電動機/泵的加速和減速，并減輕水錘現象。
最佳選擇取決于系統特性。

軟起動器在運行期間以全速（固定）運行系統，僅在泵啟動和停止期間控制速度。一旦系統達到全速，軟啟動器通常會被旁路并以非常高的效率運行（損耗小于0.1％），從而降低了運行成本。軟啟動器的成本也低于VSD。此外，軟啟動器不會在電源上產生諧波，因此它們無需使用昂貴的濾波器。

另一方面，VSD在運行以及啟動和停止期間控制泵的速度。這種額外的控制運行速度的能力是有代價的。VSD與軟起動器相比，具有很高的投資成本，通常需要諧波濾波器（防止電源上諧波失真的昂貴設備），并且通常會產生4％至6％的能量損耗，從而增加了系統的使用壽

但是，在某些泵送系統中，在操作過程中控制流量的能力將產生其他系統效率，而這些效率超過了較高的資本和運行成本。除非已證明存在這樣的系統效率，否則軟起動器應該是緩解水錘現象的電子速度控制的首選方法。

選擇軟起動器

了解水錘原理，系統曲線和泵性能曲線后，下一步就是探索軟啟動技術的正確應用以防止水錘現象。

并非所有的軟起動器都是一樣的。在過去的40年中，軟啟動器提供的啟動和停止模式已經有了很大的發展。電壓，電流以及最近的轉矩控制是啟動和停止的常用方法。每種都會影響加速度（和減速度），但是都無法提供直接控制。

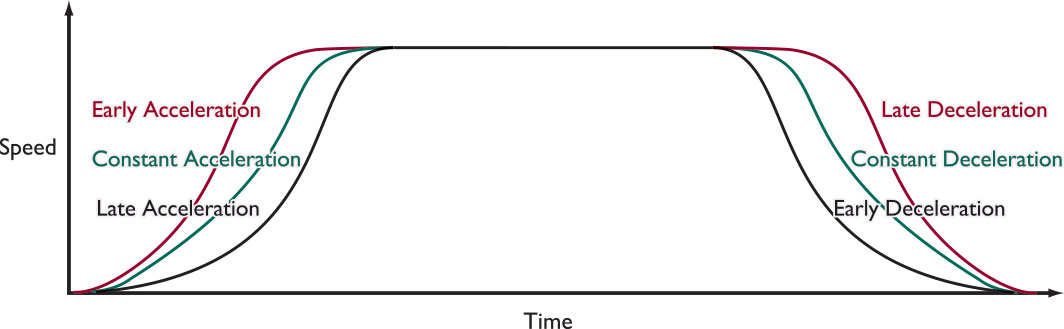

圖3.某些軟啟動技術提供可選的加速和減速曲線，這在泵送應用中可能是有益的。這使最終用戶可以調整軟起動器設置，以獲得最佳的啟動和停止結果，而無需考慮固有的系統特性。

最先進的軟啟動（和停止）模式是直接加速（和減速）控制。此模式非常適合泵送應用程序，并且消除水錘現象，因為它可以根據泵送系統的獨特特性（泵和系統曲線）在各種啟動和停止曲線之間進行選擇。

某些技術提供了可選的加速和減速曲線，這可以使泵送應用受益。選擇和調整各種控制策略的能力使得無論系統特性如何，都可以輕松調整操作以獲得最佳結果。
